基本操作

新建文档

宽度、高度

根据杂志社要求

画板

可根据Figure数量确定画板数量，便于统一样式

颜色模式

RGB适合屏幕展示，CYMK适合印刷设计

光栅效果

一般为300PPI

功能键

首先切换到高级工具栏，如图：

选择工具

• 选择工具：按V切换，选择整体

• 直接选择工具：按A切换，选择局部

  注：Ctrl+鼠标左键可临时选用直接选择工具

字体、直线、矩形工具

• 长按可选择其它工具

镜像/翻转工具

• 选中对象并设置旋转点后，拖动可旋转
• 可按Shift旋转特定角度（如45°、90°等）

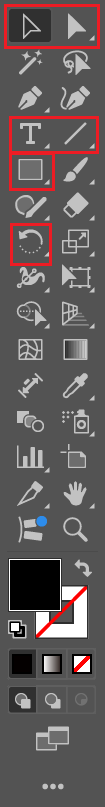

总览图如下：

快捷键

• Ctrl+鼠标滚轮：左右移动
• Space+鼠标滚轮：上下移动
• Alt+鼠标滚轮：缩放
• Ctrl+Z/X/C/V：撤销/剪切/复制/粘贴

素材准备

• 格式：矢量图最好，PDF其次
• 分辨率：越高越好

免疫荧光

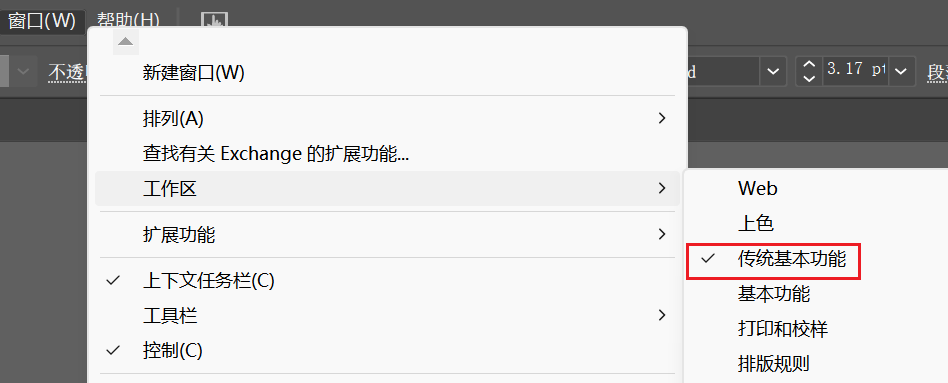

首先需要打开传统基本工具栏，操作如图：

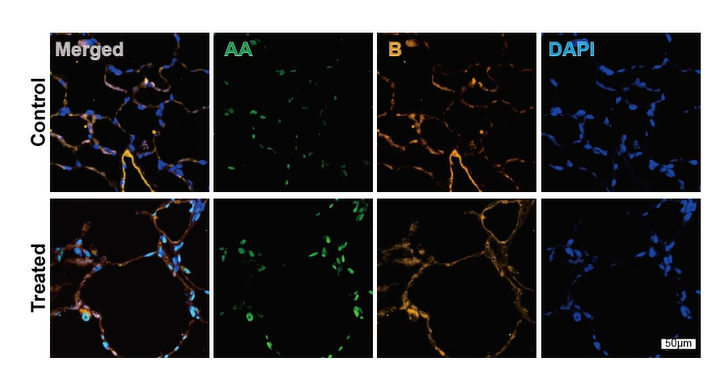

最终效果图：

操作步骤：

• 图片处理

1. 拖动图片至AI，按Shift键即可等比例缩放
2. 先粗略排列，再排好第一行左右两张图片，最后垂直对齐和水平对齐
3. 第二行图片同理，先处理左右两张图片

• 文字处理

1. 输入文字，记得文本居中对齐，便于参考网格线
2. 文字需要加粗处理，字体为Times new roman或Arial（推荐），大小可设置为12px
3. 若荧光通道须嵌入图中，可设置文本颜色与免疫荧光颜色相同；若文本不明显，还可设置描边
4. 分组名称旋转，按Shift键逆时针拖动即可至90°

• 标尺处理

1. 同时选中文字和形状进行对齐处理，最后建组

• 最后处理

1. 全选建组并缩放

WB条带

最终效果图：

操作步骤：

• 图片处理

1. 点击图片，选中工具栏的裁剪图片，必须裁剪至孔道对齐
2. 选中侧边栏的矩形工具，加上边框，必要时可重新裁剪/缩放处理（切忌留空或超出），边框大小可设置为2px

• 标注处理

1. 分组名称大小可设置为15px
2. 若分组名称可合并，则加上横线，大小可设置为1.5px
3. 目标蛋白及其分子量文本大小可设置为15px

• 箭头标注

1. 输入法输入三角形即可得到▲，按Shift键即可旋转

常用统计图

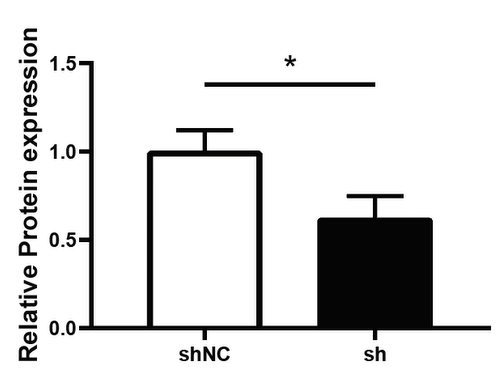

最终效果图：

注意

• 若从GraphPad Prism导出图片，需要导出格式为.EMF的矢量图

• 线条和线条对齐（推荐），或线条与字体对齐

  TIPS：可以再AI中拉一根红色水平直线辅助对齐

• 必要时修改文字和线条的样式，使得图片之间协调

.EMF格式矢量图等比缩放后，出现边缘线条不闭合情况，可：

• 选中线条，调整线的端点形式
• 在侧边栏选择 连接工具，选中两条线段连接

组图

1. 样式：序号为大写字母A、B、C......，字体大小为16px，加粗，推荐Arial字体

2. 位置：序号放在图片单元的左上角，序号间须垂直或水平对齐

   • 与图片单元的左侧对齐或超出一些，切忌缩头乌龟
   • 不能太靠下，建议序号下部对齐图片单元的上部

注意

• 从GraphPad Prism导出的矢量图，可适当横向或纵向非等比例缩放，以满足不超出框架的需要
• 文字进行缩放后，必须重新输入和调整

导出

1. 选择.TIF格式

2. 对于画板数量为1（即单页）的图片，会自动去除不要的空白部分

   对于多页画板，勾选使用画板导出单个图片，但导出的图片仍不会自动去除空白部分，须自行在AI中调整画板大小

3. 若图片实在过大，再开LZW压缩

总结

位置：横平竖直，框、线对齐，字对齐

样式：框一样粗，字一样大
